Voici mon principal ordinateur, un ATARI FALCON 030 avec une CT60.

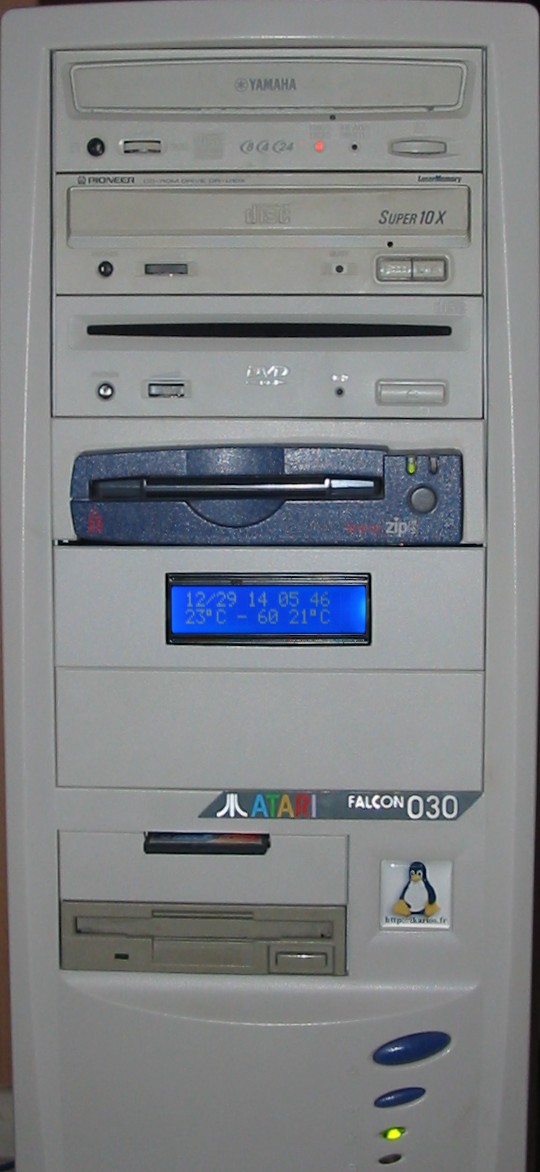

Aussi je l'ai placé dans une grande tour :

La tour contient des périphériques SCSI : un graveur CDRW, un lecteur CD-ROM, un lecteur DVD, et un lecteur ZIP.

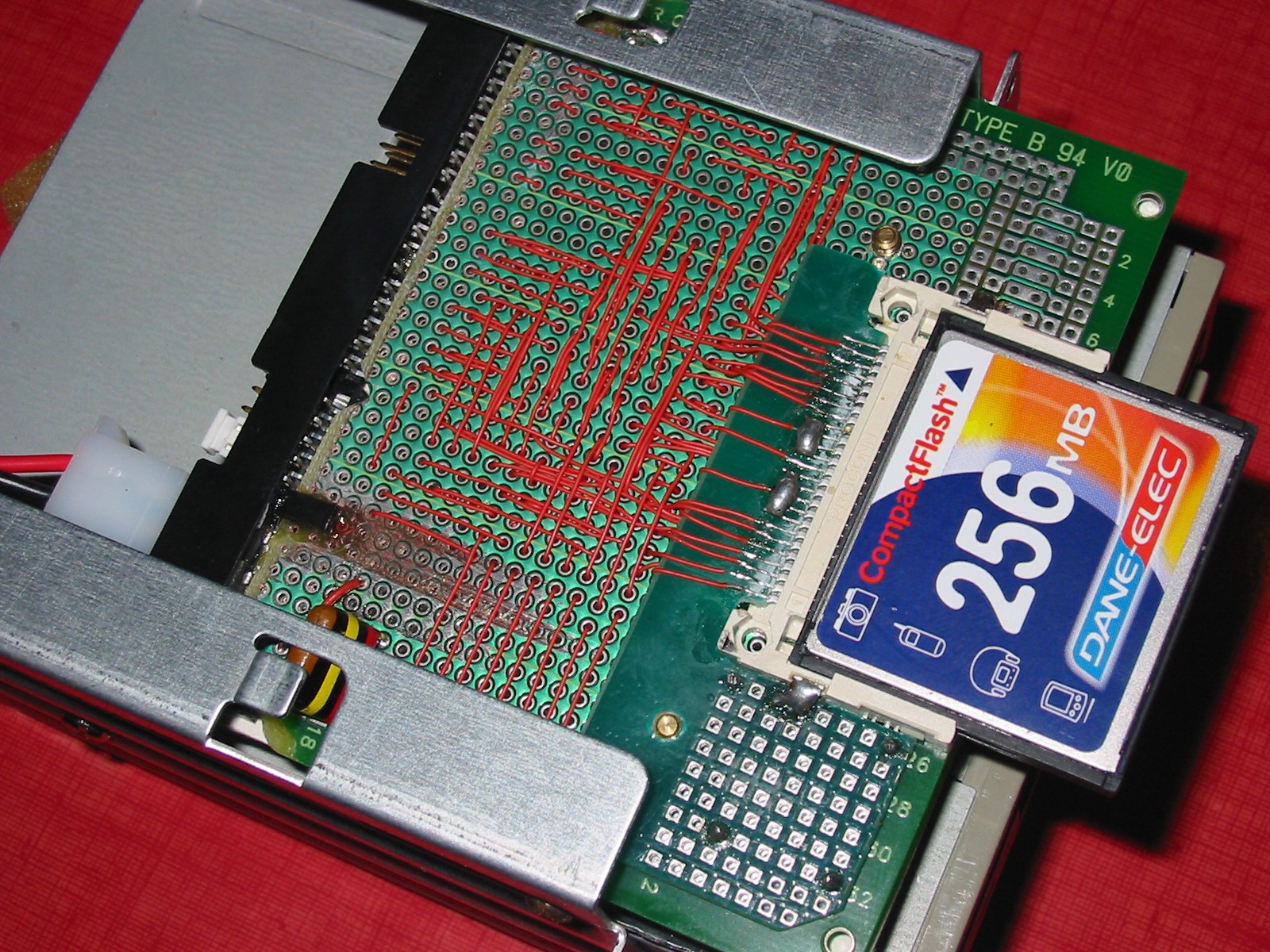

Au dessus du lecteur de disquettes, on trouve un lecteur de CompactFlash IDE fabrication maison :

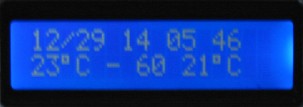

Et aussi un afficheur LCD qui indique par défaut l'heure et la température :


A l'arrière sont reportés presque tous les connecteurs de la carte mère c'est à dire :

• Entrée audio (2 fiches RCA).
• Prise MIDI IN et OUT.
• Port SCSI.
• Ports modem 2 et LAN (2 SUBD 9 broches).
• Port paralléle (SUBD 25 broches).
• Port vidéo (SUBD 19 broches).
• Sortie SVGA (SUBHD 15 broches).
• Sortie audio (jack 3,5 stéréo et 2 fiches RCA).
• Sortie vidéo PAL (fiche RCA), directement sur la carte mère (via une 75 ohms sur le + du condensateur de 100uF C38).

Ports supplémentaires ajoutées :

• Ports PS2 clavier et souris.
• Joystick (SUBD 9 broches).
• Modem interne (RJ11).
• Port ethernet (RJ45).

Connecteurs non reportés :

• Port DSP (horloge externe connecté en interne).
• Port cartouche (utilisé en interne).
• Ports joysticks STE (2 SUBHD 15 broches).
• Sortie TV (fiche RCA).

Transformation du LAN en port série :


Afin de brancher une souris optique et un clavier PS2, la carte Eiffel fut installée.

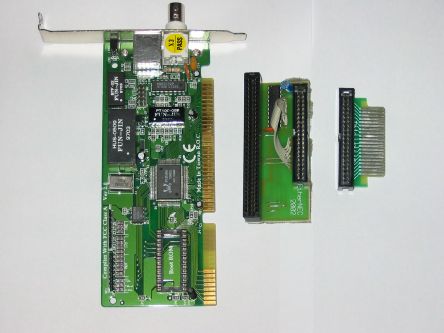

Afin de placer le Falcon en réseau avec l'iMac les cartes EtherNEC furent installées.

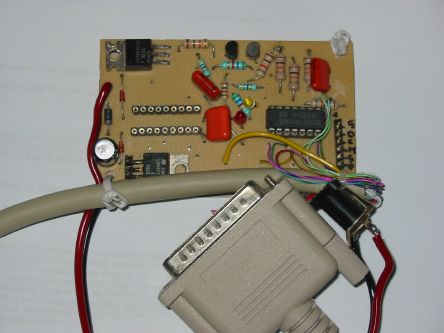

Le Classic PIC Programmer de David Tait réalisé sur un vieux circuit imprimé fut largement suffisant pour programmer le PIC 16F876 de la carte Eiffel.

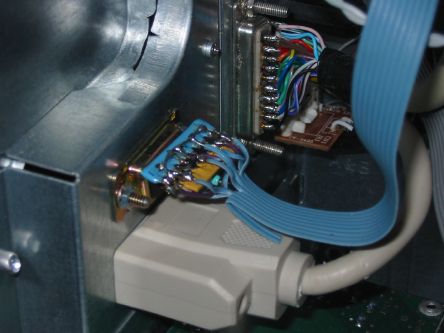

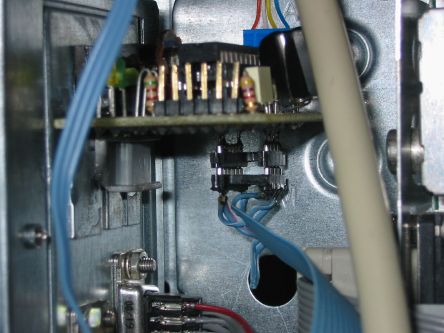

Par la suite, afin de brancher les manettes de jeu sur la carte Eiffel, le programme fut modifié (merci à Laurent pour ses sources).
Voici les outils de développement et flashage PIC sur Falcon (4,27 Mo).

1 : +5V, Rouge 2 : +5V, Rouge 3 : -5V, Blanc 4 : Masse, Noir 5 : Masse, Noir 6 : Masse, Noir 7 : Power On, Vert 8 : Masse, Noir 9 : -12V, Bleu 10 : +3,3V, Orange 11 : +12V, Jaune 12 : +5V Standby, Violet 13 : Power Good, Gris 14 : Masse, Noir 15 : +5V, Rouge 16 : Masse, Noir 17 : +5V, Rouge 18 : Masse, Noir 19 : +3,3V, Orange 20 : +3,3V, Orange

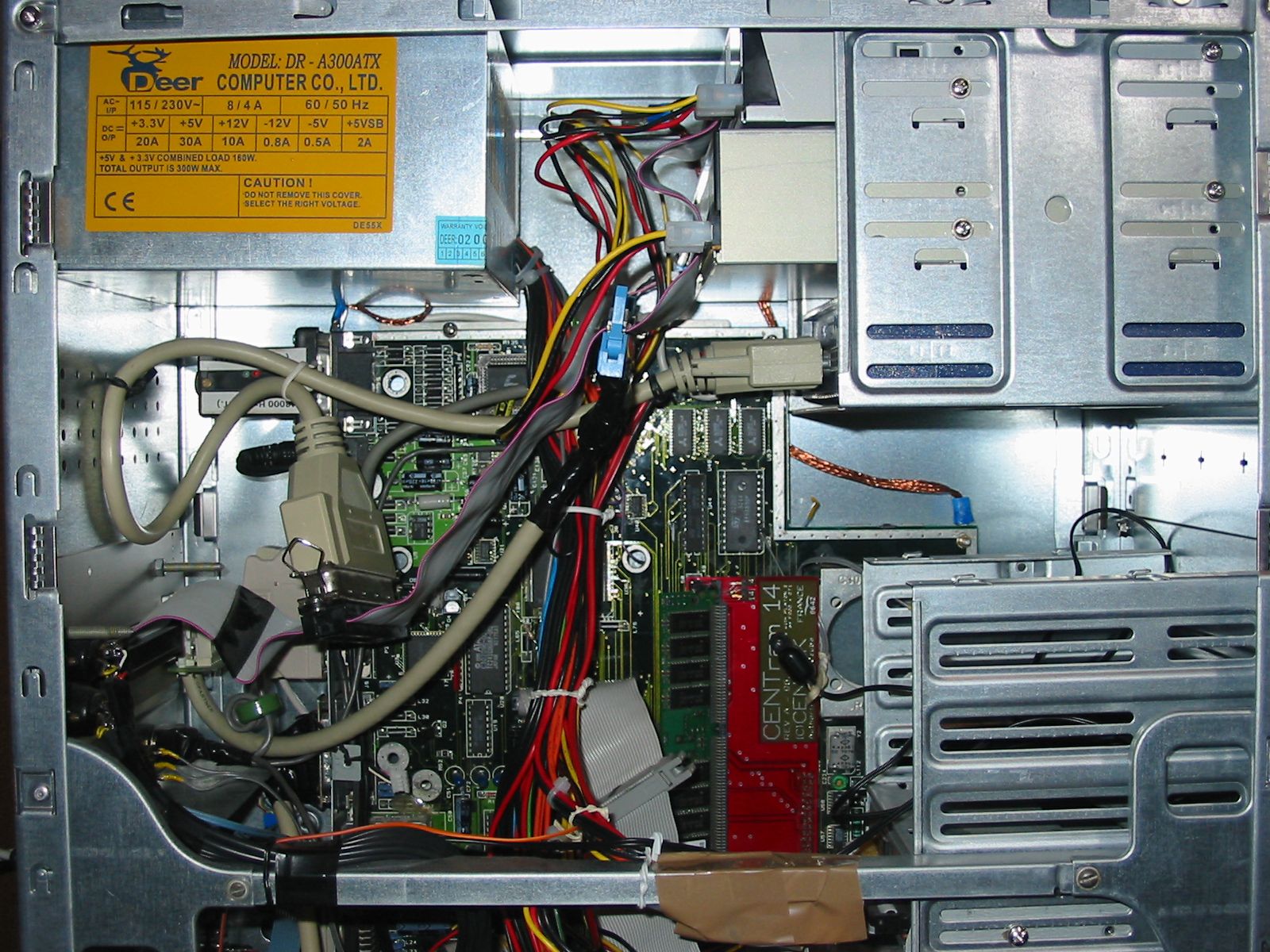

L'alimentation a été déplacée tout en haut et une plaque d'aluminium la remplace pour fixer le port SCSI et surtout pour combler le trou.

Ci-dessous la CT60 juste installée...

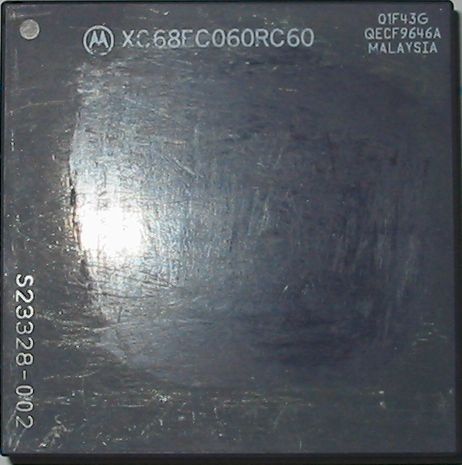

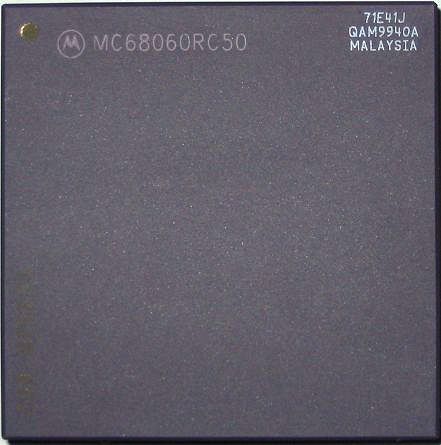

Le vieux XC68060RC60 Révision 1 (masque 1F43G) overclocké à 69,7MHz, et le dernier MC68060RC50 Révision 6 (masque 1E41J) overclocké à 100MHz...

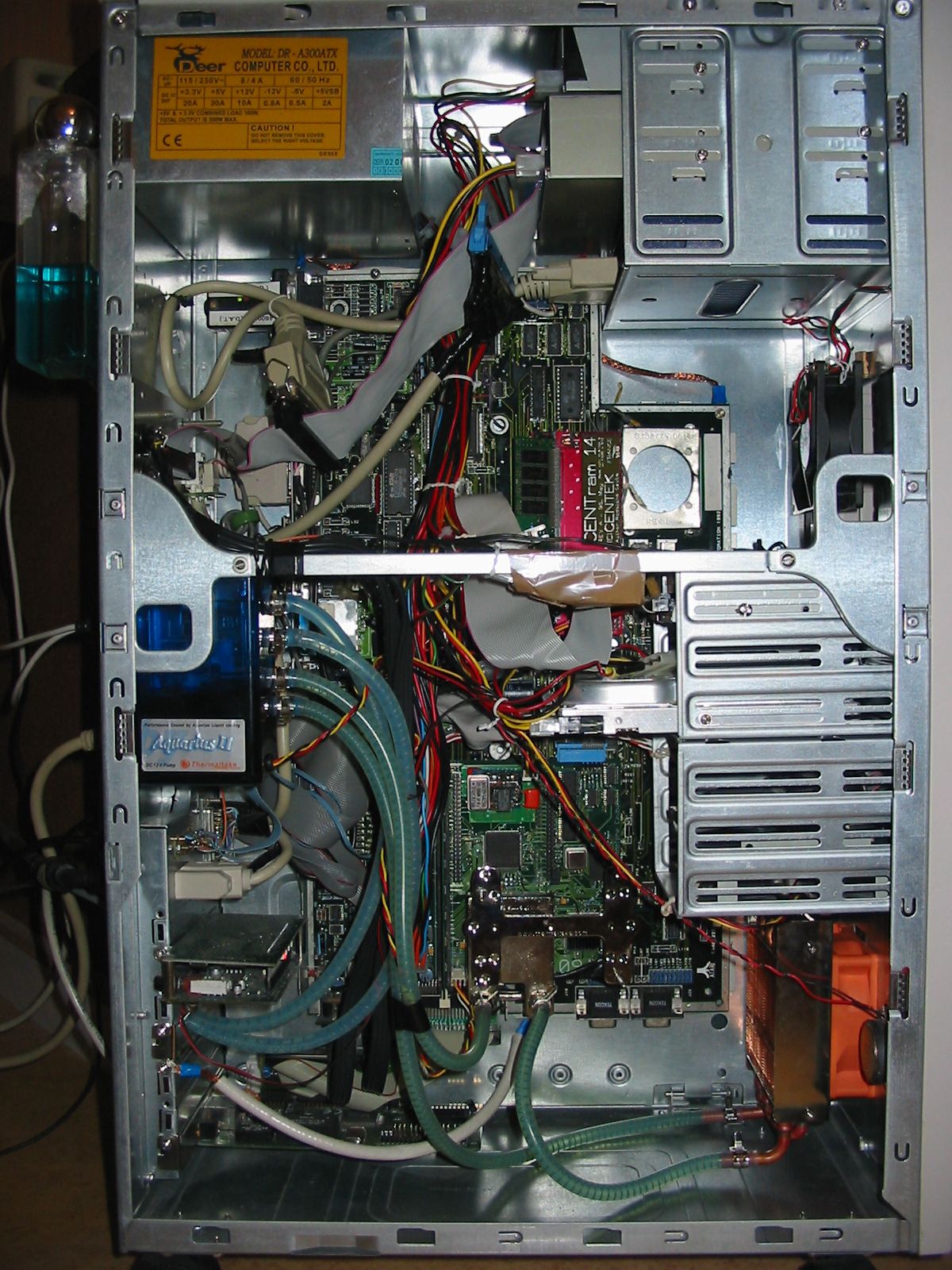

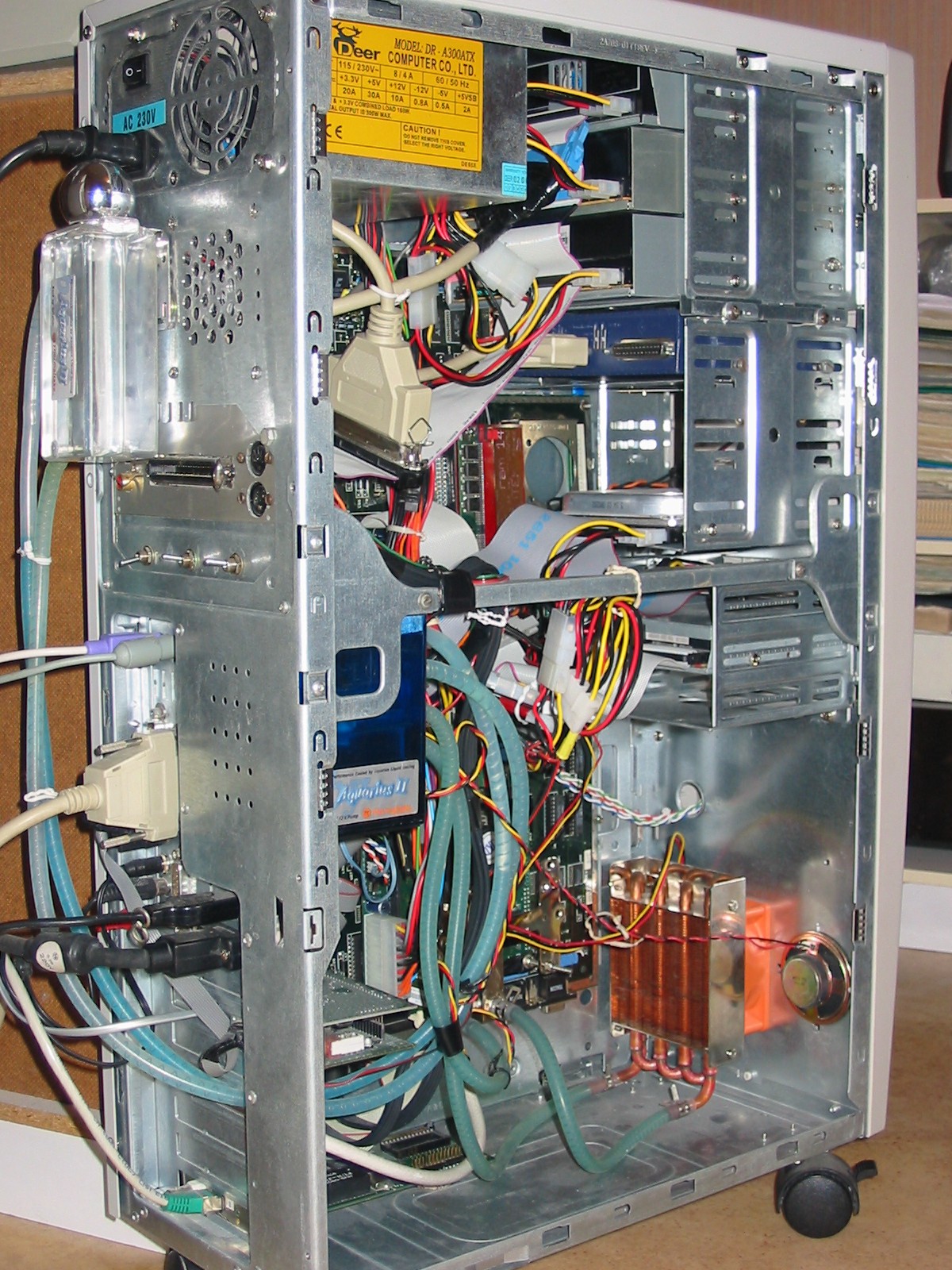

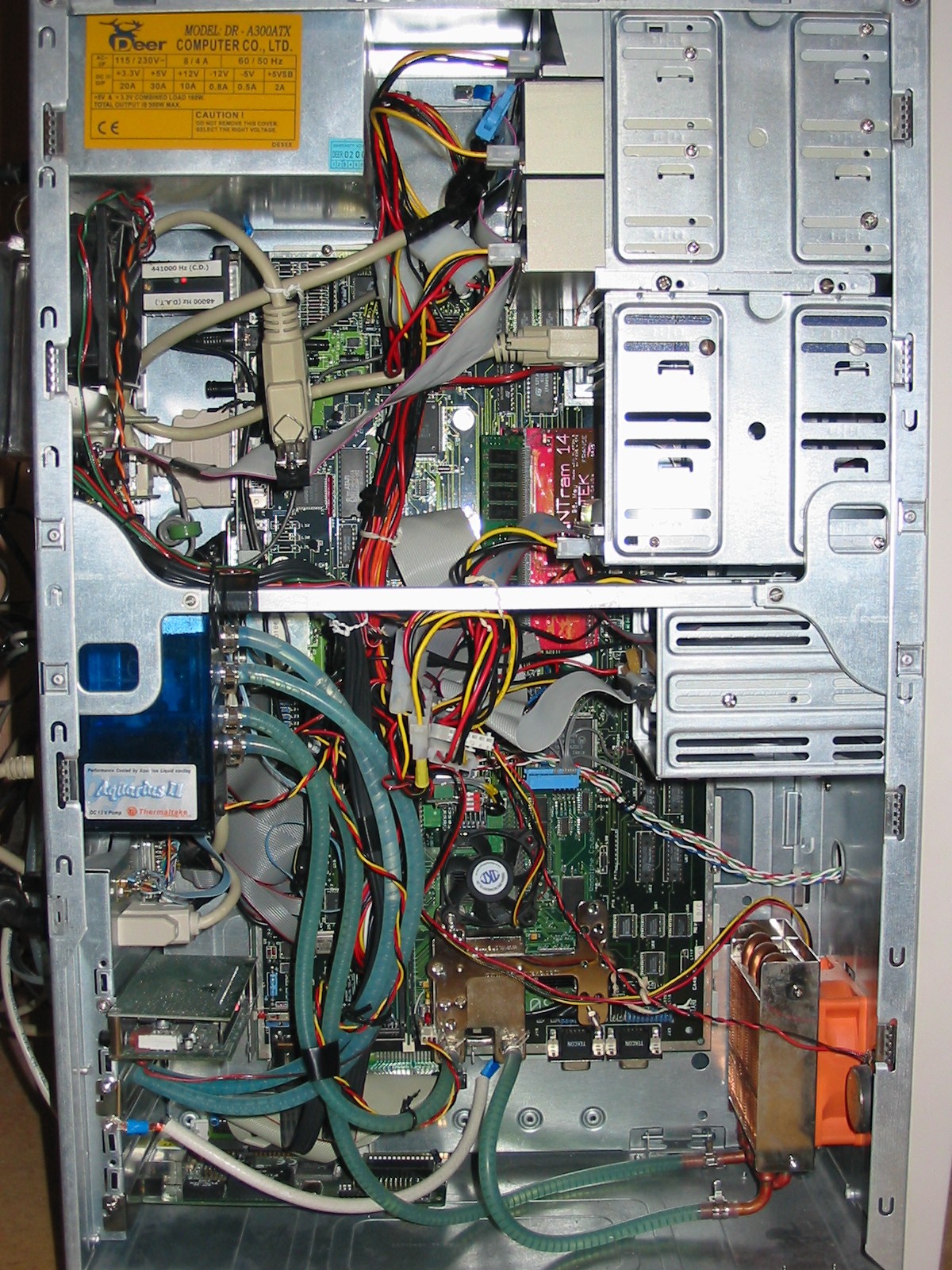

Ci-dessous le watercooling...

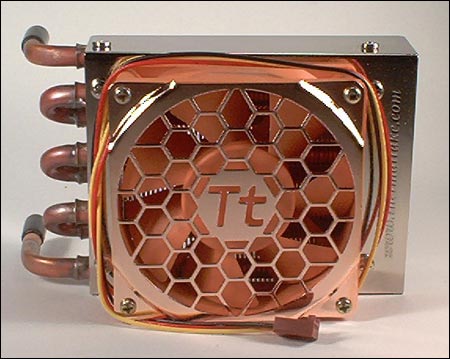

Le kit Thermaltake Aquarius II...
